Одна из задач ИТ подразделений современных компаний – обеспечение высокой доступности бизнес-приложений. Существует множество решений для данной задачи, разные решения имеют разную стоимость и сложность реализации и, соответственно, выбираются в зависимости от поставленной задачи. Рассмотрим типовые варианты резервирования для небольших центров обработки данных:
Первое решение

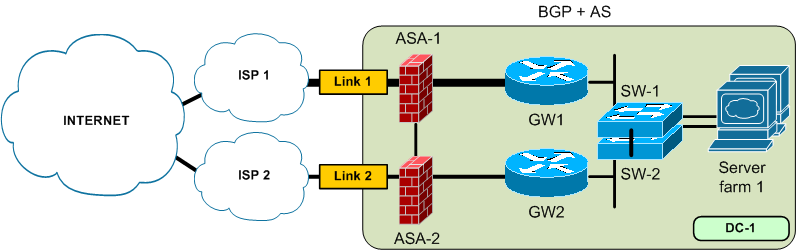

Построение высоко доступной сети передачи данных с использованием находящегося в режиме “Standby” резервирующего оборудования. Для реализации данного решения достаточно приобрести два канала связи у двух разных провайдеров. Это позволит обеспечить резервирование в случае выхода из строя канального оборудования, либо в случае возникновения проблем с передачей данных у основного провайдера. В качестве межсетевого экрана в этом решении мы можем использовать многофункциональные устройства защиты
Cisco ASA 5500 Series. Эти устройства будут работать в режиме Active/Standby Failover. Маршрутизаторы ISRG 2 серии
Cisco 2900, либо серии
Cisco 3900 обеспечат резервирование сети передачи данных с помощью протокола BGP для внешних сетей связи и протокола HSRP для доступа к внешним сетям из локальных сегментов. В качестве коммутаторов ядра сети можно предложить использовать новую серию коммутаторов
Catalyst 3750-x. Резервирование ядра сети достигается за счет использования объединённых в стек коммутаторов. Для связи с серверным сегментом используются агрегированные каналы. Приведенное решение является наиболее простым в реализации и недорогим.

Второе решение

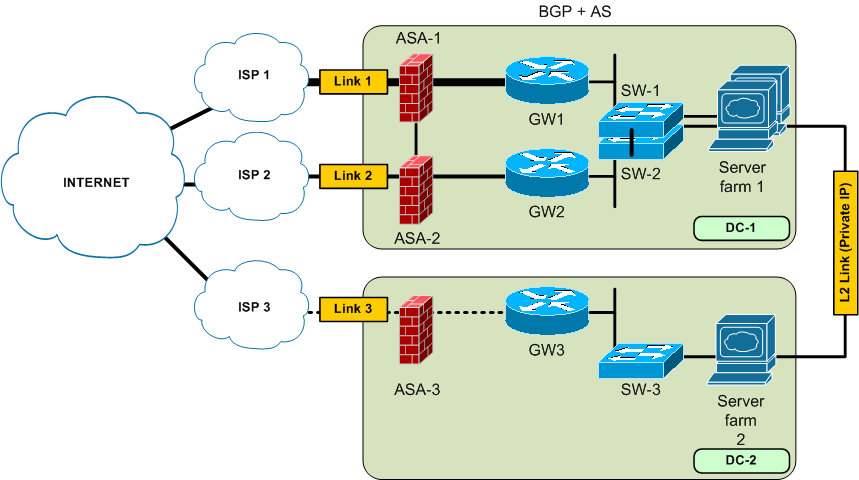

Приведенное ранее решение подходит для многих организаций, однако оно может не обеспечить требуемый уровень резервирования. Для защиты от множественных системных сбоев и катастроф рекомендуется создание резервного центра обработки данных. Построение резервного центра обработки данных потребует приобретения аналогичного оборудования и как минимум двух дополнительных каналов связи. Один из каналов связи будет использоваться как интернет канал, а другой будет использоваться для синхронизации серверов приложений. Резервный центр обработки данных в этом случае будет работать в режиме теплого резерва (warm backup). В таком режиме работы сервера приложений непрерывно синхронизируются, однако с внешними пользователями работает только основной центр обработки данных. В случае его выхода из строя автоматически включается в работу резервный центр обработки данных. После восстановления работоспособности основного центра обработки данных дополнительный центр автоматически переходит в режим резерва. Резервирование в данном случае достигается за счет использования протокола BGP.

Третье решение
Приведенные выше решения отличаются невысокой стоимостью ив зависимости от целей заказчика могут потребовать покупки автономной системы BGP и пула IP адресов. Также они не обеспечивают контроля работоспособности серверной фермы и приложений. Решение, которое будет приведено ниже – используется в случае, если требуется контроль приложений и балансировка нагрузки между серверами или между центрами обработки данных.
В данном решении используются следующие продукты компании Cisco:
Global Site Selector (Cisco GSS 4492R).Устройство позволяет управлять трафиком, определять работоспособность центров обработки данных, следить за их загруженностью, доступностью и, при необходимости, динамически перераспределять трафик либо в наименее загруженные, либо в географически близкие центры.
Global Site Selector интегрируется в существующую DNS архитектуру и дополняет ее функционал.Cisco GSS также обеспечивает защиту от DDOS атак.Для увеличения уровня доступности центров обработки данных Cisco GSS тесно взаимодействует с устройствами контроля приложений Cisco ACE. Перечисленные устройства позволяют обеспечить работоспособность дополнительного центра обработки данных как в режиме резерва, так и в режиме активной работы. Резервирование центров обработки данных достигается либо с помощью функционала DNS, либо с помощью протокола BGP.
.jpg)
Мы рассмотрели лишь несколько типовых вариантов решения проблемы резервирования. В зависимости от Ваших потребностей наши специалисты готовы предложить и другие технические решения. Также хотелось бы отметить, что при построении отказоустойчивых центров обработки данных следует уделить внимание системам бесперебойного электропитания, системам кондиционирования воздуха, системам контроля задымления и пожаротушения, системам видеонаблюдения и охраны. Подобрать комплекс необходимых систем Вам также помогут специалисты нашей компании.
А. Пеньков
